PID Kontrolün Temelleri
PID (Proportional–Integral–Derivative) kontrol, kontrol mühendisliğinin bel kemiğini oluşturan algoritmalardan biridir. Çalışma mantığı, sistemin hedeflenen değer ile gerçek değeri arasındaki farkı sürekli takip edip düzeltmeye dayanır. Yalnızca anlık hatayı değil, geçmişteki birikimi ve gelecekteki eğilimleri de hesaba katar. Bu yüzden, basit aç-kapa (on-off) kontrol yöntemlerinden çok daha hassas ve güvenilir sonuçlar üretir.
PID Denklemi
Burada e(t) hata sinyalidir. Yani setpoint ile gerçek ölçüm arasındaki farktır. PID bu hatayı üç farklı matematiksel terime ayırır:
- P (Proportional): Anlık hatayı düzeltir.
- I (Integral): Geçmişteki hataları biriktirerek uzun vadeli çözüm sağlar.
- D (Derivative): Gelecekteki değişim hızına tepki vererek salınımları azaltır.

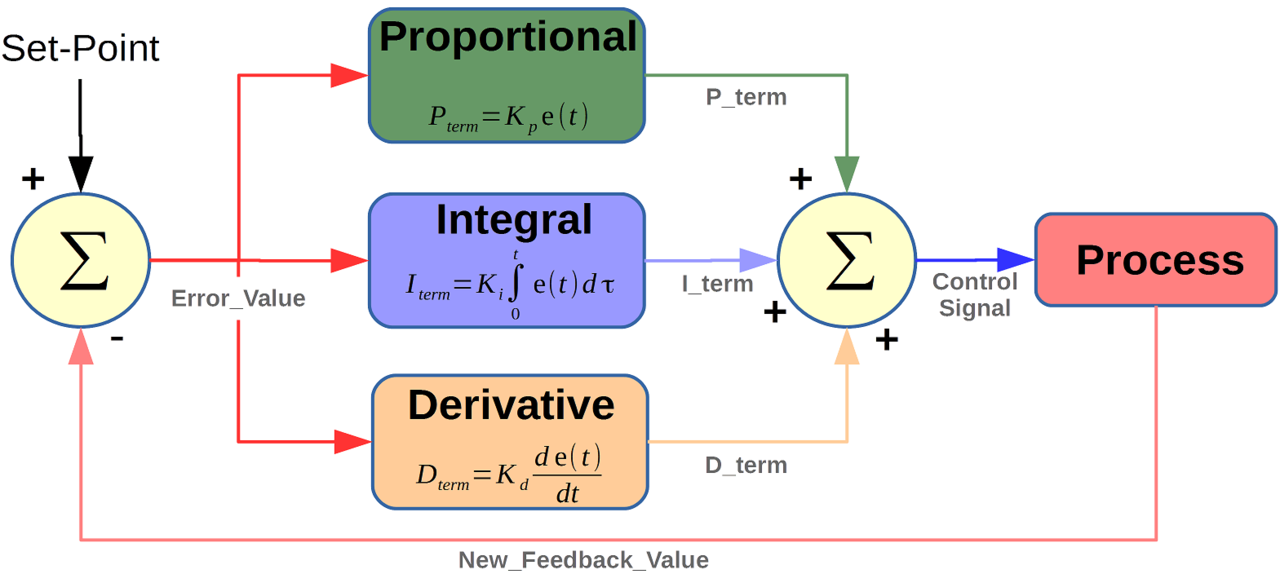

Şekil 1. PID kontrolörün blok diyagramı
Kontrol Teorisi Perspektifi
Kontrol teorisinde bir sistemin kararlı olup olmadığı Bode diyagramı, Nyquist kriteri veya kök yer eğrisi (root locus) ile analiz edilir. PID bu yöntemlerle analiz edildiğinde basit ama güçlü bir davranış sergiler. Proportional kazanç sistemi hızlandırır, integral kazanç kalıcı hatayı ortadan kaldırır, türev ise sistemin aşırı dalgalanmasını engeller.
Uçaklarda ve İHA’larda PID Kullanımı
Uçuş kontrol bilgisayarlarında PID, uçakların pitch, roll ve yaw hareketlerinin dengelenmesi için kritik rol oynar. Otomatik pilot sistemleri genellikle PID tabanlıdır. Türbülans veya ani rüzgar değişimlerine rağmen uçağın stabil kalmasını sağlar. İnsansız hava araçlarında ise PID döngüleri saniyede yüzlerce kez çalıştırılır. Bu kadar hızlı bir geri besleme olmazsa, quadcopter gibi araçlar dengesini kaybedip devrilebilir.

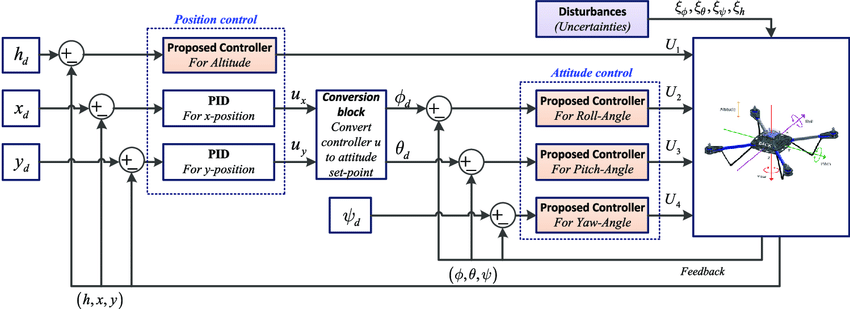

Şekil 2. Drone’da eksen kontrolü için PID
PID Ayar Yöntemleri
PID kontrolün başarısı, kazanç parametrelerinin doğru ayarlanmasına bağlıdır. Bunun için farklı yöntemler geliştirilmiştir:
- Ziegler–Nichols: Kritik kazanç ve periyot üzerinden deneysel ayar yapılır.
- Cohen–Coon: Özellikle kimya ve proses endüstrisinde kullanılır.
- Modern Yöntemler: Yapay zeka, optimizasyon algoritmaları ve genetik yöntemler otomatik ayar için devreye girmiştir.

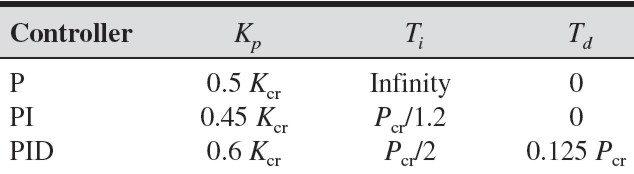

Şekil 3. Ziegler–Nichols PID ayar yöntemi
Özet
PID kontrol, basit yapısına rağmen hem günlük cihazlarda hem de ileri mühendislik uygulamalarında vazgeçilmezdir. Uçaklarda otomatik pilot sistemleri, robot kolları, enerji santralleri ve savunma sanayisi uygulamaları PID’nin ne kadar kritik olduğunu gösterir. Gelecekte yapay zeka tabanlı kontrol algoritmaları artsa da, PID’nin kararlılık, sadelik ve güvenilirlik avantajı onu her zaman sahada tutacaktır.
