AC ve DC’nin Temelleri
Elektrik enerjisi, modern yaşamın en temel yapı taşıdır. Fakat bu enerji iki ana formda karşımıza çıkar: Alternatif Akım (AC) ve Doğru Akım (DC). AC, zamanla yön değiştiren bir akım türüdür ve genellikle sinüzoidal dalga formuna sahiptir. DC ise her zaman tek yönde akar ve sabit bir polariteye sahiptir.

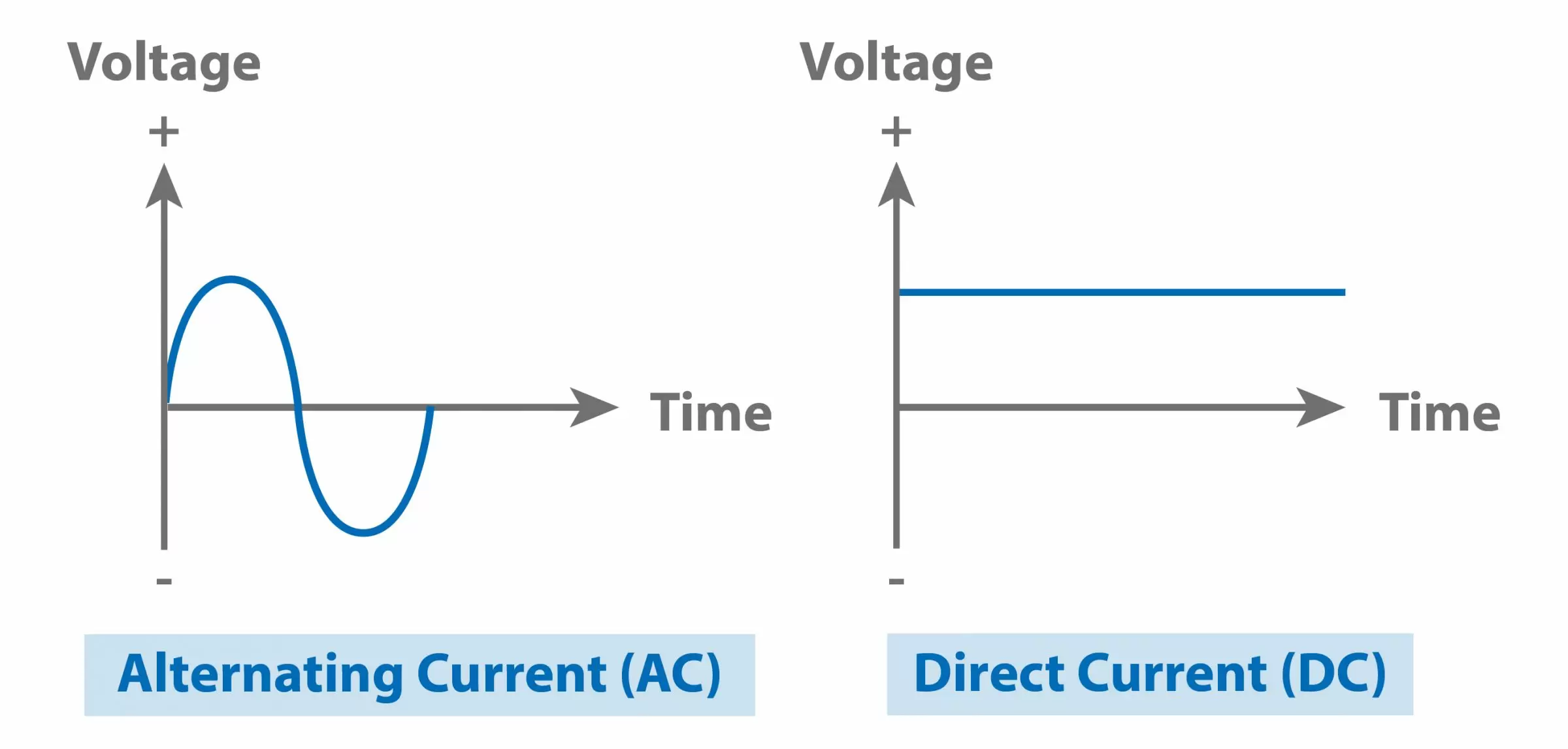

Şekil 1. AC sinüzoidal dalga ve DC sabit akım
Matematiksel Tanımlar
AC akım genellikle şu şekilde ifade edilir:
Burada \(V_{m}\) tepe değer, \(\omega\) açısal frekans (\(2\pi f\)), \(\phi\) ise faz açısıdır. DC akım ise basitçe sabit bir değerdir:
AC devrelerde efektif değer (RMS – Root Mean Square) çok önemlidir çünkü güç hesaplamaları bu değer üzerinden yapılır:
Güç Hesaplamaları
DC devrelerde güç basitçe Ohm kanununa dayanır:
AC devrelerde ise güç, faz açısına bağlı olarak aktif ve reaktif bileşenlere ayrılır:
Burada \(\cos \phi\) güç faktörünü ifade eder ve enerji verimliliğini doğrudan etkiler.

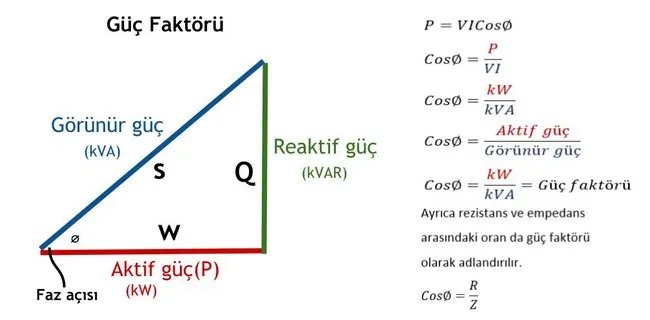

Şekil 2. AC’de aktif, reaktif ve görünür güç ilişkisi
Kullanım Alanları
- DC: Bataryalar, bilgisayarlar, cep telefonları, elektrikli araçlar.
- AC: Elektrik iletim hatları, evlerimizdeki prizler, büyük endüstriyel motorlar.
Günlük hayatta kullandığımız birçok cihaz aslında AC şebekeden beslense bile içlerinde doğrultucu devrelerle DC’ye dönüştürülür. Bu yüzden güç elektroniği, AC-DC dönüşümlerinde kritik bir mühendislik alanıdır.

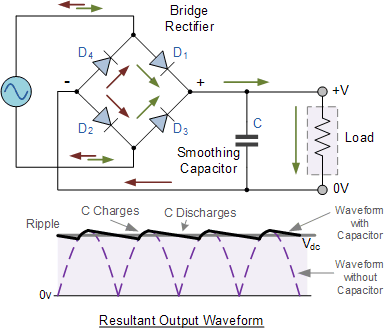

Şekil 3. AC’yi DC’ye çeviren temel doğrultucu devre
İleri Seviye Perspektif
AC ve DC tartışması aslında yalnızca tarihsel bir rekabet olmaktan çıkıp günümüzde karmaşık bir mühendislik konusu haline gelmiştir. AC’nin avantajı transformatörlerle kolayca farklı voltaj seviyelerine dönüştürülebilmesiyken, modern güç elektroniği devreleri sayesinde DC de pek çok alanda yeniden önem kazanmıştır.
Doğrultucular, inverterler ve DC-DC dönüştürücüler sayesinde AC ve DC sürekli olarak birbirine dönüştürülmektedir. Elektrikli araçlarda bataryalar DC enerji depolar, fakat motorlar genellikle AC çalışır. Bu nedenle güçlü inverter devreleriyle DC → AC dönüşümü yapılır. Aynı mantıkla, güneş panelleri DC üretir, bu enerji inverterlerle AC’ye çevrilerek şebekeye aktarılır.

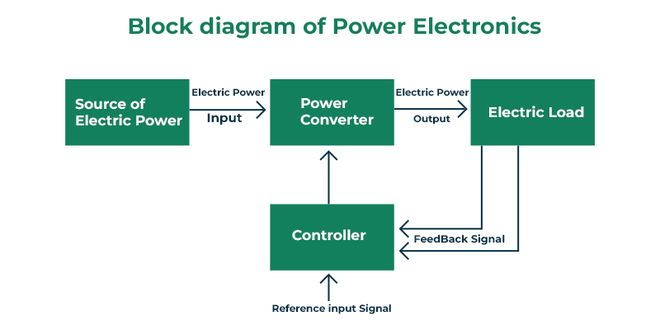

Şekil 4. Güç elektroniği dönüşüm blokları
HVDC (High Voltage Direct Current) sistemleri ise enerji iletiminde yeni bir çağ açmıştır. Çok uzun mesafe ve deniz altı kablolarında AC yerine DC iletim tercih edilmekte, böylece kayıplar minimuma indirilmektedir. Avrupa’da ülkeler arası elektrik alışverişinde HVDC hatları yaygın olarak kullanılmaktadır.
Şekil 5. HVDC dönüştürücü istasyonları
Gelecekte akıllı şebekeler (Smart Grid) ve enerji depolama teknolojileri (bataryalar, süperkapasitörler, hidrojen yakıt hücreleri) sayesinde AC ve DC altyapılar hibrit sistemler halinde birlikte kullanılacaktır. Güç elektroniği burada köprü işlevi görerek hem verimli hem de esnek enerji yönetimini mümkün kılacaktır.
Özet
AC ve DC, elektrik enerjisinin iki temel formudur. AC uzak mesafelere iletimde verimli ve pratiktir, DC ise elektronik cihazlarda güvenilir ve stabildir. Geleceğin enerji sistemlerinde her ikisi de kritik rol oynamaya devam edecek; AC şebekeler dağıtımda, DC ise batarya tabanlı yenilenebilir enerji sistemlerinde önem kazanacaktır.
